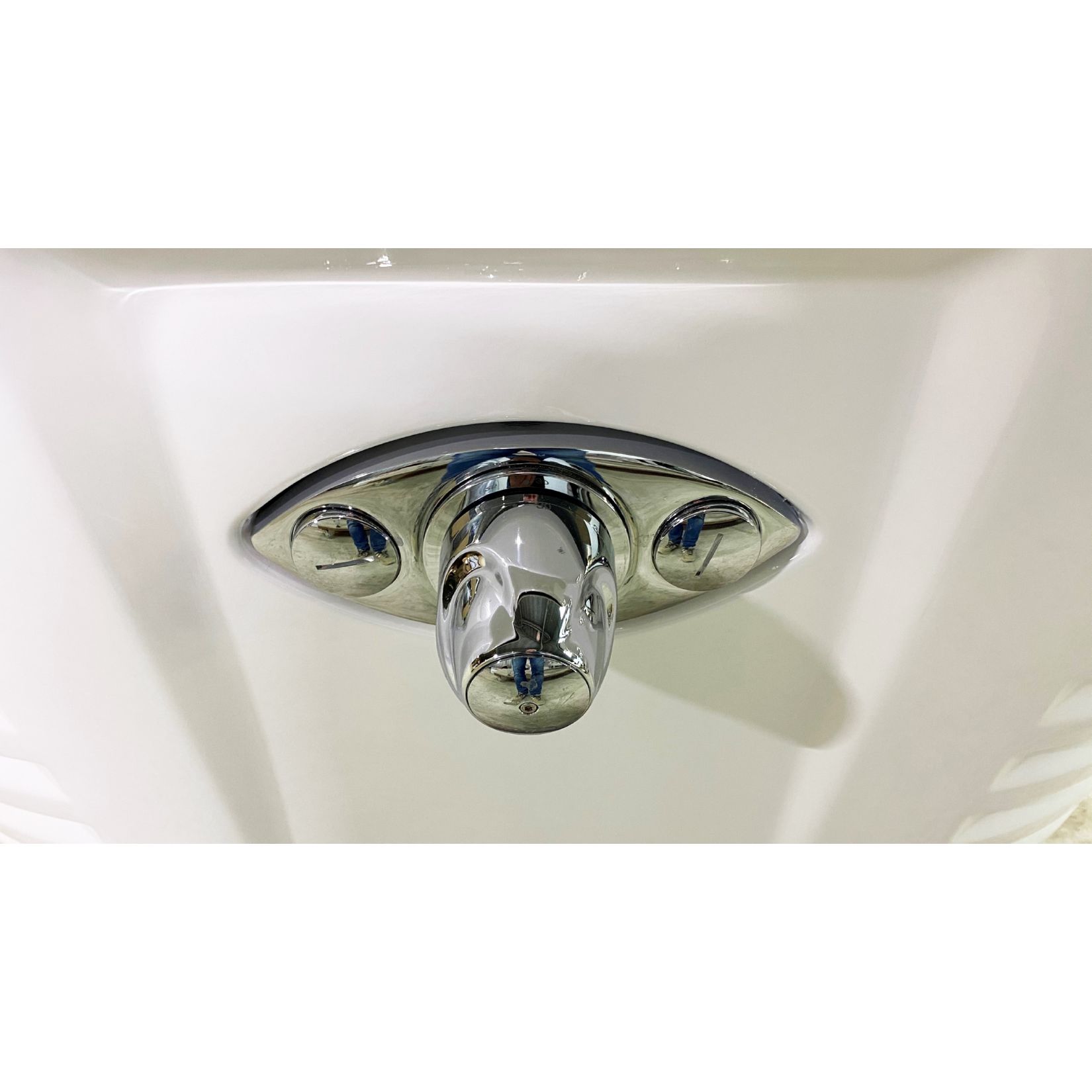

Термостатический смеситель D 1 ¼ для монтажа на настенную панель

Термостатический смеситель 1 ¼ DN 25 предназначен для монтажа в кафедру,  либо на стену, в качестве  устройства защиты от скачков температуры в системе водоснабжения и точного подбора температуры воды для лечебных процедур. Минимальный расход, при котором соблюдается точность температуры без ...
Подробнее...

Термостатический смеситель 1 ¼ DN 25 предназначен для монтажа в кафедру,  либо на стену, в качестве  устройства защиты от скачков температуры в системе водоснабжения и точного подбора температуры воды для лечебных процедур. Минимальный расход, при котором соблюдается точность температуры без погрешностей, -10 л\мин (отдельно включенный дождевой душ либо восходящий душ производства Физиотехника), максимальный – 140  литров\мин.

Для достижения максимального расхода воды и создания давления в 3 бара в трубе диаметром 1 1\4" при отсутствие сопротивления, давление в подающем (Г\Х)  трубопроводе должно составлять 5 бар. Максимально допустимое давление 10 бар, максимальная температура горячей воды на входе 80 0С, холодной 5 0С. Давление в приводящих трубопроводах не должно отличатся более чем на 1 бар.

Смеситель может быть настроен на характеристики водоснабжения клиента индивидуально, квалифицированным сантехником, заводские установки рассчитаны на 3 бара в приводящих трубопроводах, при этом перенастройка шкалы смесителя не требуется.

Особенности:

  • область применения от 9л/мин до 140л/мин.
  • термоэлемент
  • рукоятка выбора температуры с предварительно устанавливаемым стопором безопасности между 33°C и 43°C
  • устройство для улучшения термической дезинфекции
  • встроенные обратные клапаны и грязеулавливающие фильтры в виде единой компактной детали
  • резьба подключений 1 1/4"
  • отводная резьба 1 1/4"



Пропускная способность, л/мин 140
Межосевое расстояние для подключения воды, мм 156
Длина, мм 307
Подключение, дюйма в/резьба 1 1/4
Отвод смешанной воды, дюйма в/резьба 1 1/4
Диаметр декоративной чашки, мм 305
Глубина скрытой части, мм 94–119
Общая глубина, включая декоративную часть, мм 221
Рекомендуемое давление воды на входе, Бар 3,5–6,0
